Jeśli chodzi o łączenie szeregowe zasilaczy do montażu na płytce drukowanej, istnieje kilka kluczowych aspektów, które należy wziąć pod uwagę. Jako niezawodny dostawcaZasilacz do montażu na płytce PCB, byłem świadkiem na własnej skórze, jak ważne są te czynniki dla zapewnienia prawidłowego funkcjonowania i bezpieczeństwa systemu zasilania.
Kompatybilność elektryczna
Pierwszą i najważniejszą rzeczą, na którą należy zwrócić uwagę, jest kompatybilność elektryczna zasilaczy połączonych szeregowo. Wszystkie zasilacze połączone szeregowo muszą mieć tę samą wartość znamionową prądu. Jeśli wartości znamionowe prądu są różne, zasilacz o niższym prądzie będzie działać jak wąskie gardło, co może prowadzić do przegrzania i przedwczesnej awarii. Na przykład, jeśli jedenZasilacz do montażu na płytce PCBmoże obsłużyć maksymalny prąd 2A, a drugi może obsłużyć 3A. Po podłączeniu szeregowym całkowita obciążalność prądowa systemu połączonego szeregowo będzie ograniczona do 2A.
Istotna jest także kompatybilność napięciowa. Suma napięć wyjściowych zasilaczy podłączonych szeregowo powinna odpowiadać wymaganiom obciążenia. Należy jednak upewnić się, że poszczególne zasilacze wytrzymają napięcie wsteczne, które może wystąpić podczas pracy. Niektóre zasilacze mają wbudowane zabezpieczenie przed napięciem zwrotnym, ale nadal należy to dokładnie sprawdzić.
Zarządzanie ciepłem
Seria - podłączenie zasilaczy może generować więcej ciepła w porównaniu do korzystania z pojedynczego zasilacza. Każdy zasilacz rozprasza ciepło podczas normalnej pracy, a gdy są połączone szeregowo, skumulowane ciepło może stać się poważnym problemem. Odpowiednie zarządzanie temperaturą ma kluczowe znaczenie, aby zapobiec przegrzaniu, które może pogorszyć wydajność i żywotność zasilaczy.
Aby skutecznie odprowadzić ciepło, konieczna jest odpowiednia wentylacja. Można to osiągnąć, zapewniając wystarczającą przestrzeń wokół zasilaczy, aby umożliwić cyrkulację powietrza. Dodatkowo można zastosować radiatory w celu zwiększenia powierzchni rozpraszania ciepła. Jeżeli zasilacze są instalowane w obudowie, obudowa powinna być wyposażona w otwory wentylacyjne lub wentylatory usuwające gorące powietrze.
Obwody zabezpieczające
Zasilacze są często wyposażone w różne obwody zabezpieczające, takie jak zabezpieczenie nadprądowe (OCP), zabezpieczenie nadnapięciowe (OVP) i zabezpieczenie przed zwarciem (SCP). Podczas łączenia zasilaczy szeregowo ważne jest, aby upewnić się, że obwody zabezpieczające działają prawidłowo.
Na przykład, jeśli jeden zasilacz ma zabezpieczenie nadprądowe ustawione na 2 A, a drugi na 3 A, ogólne zabezpieczenie nadprądowe systemu połączonego szeregowo musi być starannie skoordynowane. W niektórych przypadkach może być konieczne zastosowanie zewnętrznych obwodów ochronnych, aby zapewnić bezpieczeństwo całego systemu.
Równoważenie obciążenia
Równoważenie obciążenia to kolejna ważna kwestia. Gdy zasilacze są połączone szeregowo, obciążenie powinno być równomiernie rozłożone pomiędzy nimi. Nierówny rozkład obciążenia może spowodować, że jeden zasilacz będzie wytrzymywał większe obciążenia niż inne, co doprowadzi do przedwczesnej awarii.
Aby osiągnąć równoważenie obciążenia, impedancję obciążenia należy dokładnie dopasować do impedancji wyjściowej zasilaczy połączonych szeregowo. W niektórych przypadkach można zastosować obwody podziału obciążenia, aby zapewnić, że każdy zasilacz dostarcza do obciążenia jednakową ilość mocy.
Izolacja
Izolacja jest czynnikiem krytycznym, szczególnie w zastosowaniach, w których bezpieczeństwo elektryczne ma znaczenie. Zasilacze mogą mieć różne poziomy izolacji pomiędzy wejściem i wyjściem. Podczas łączenia zasilaczy szeregowo należy wziąć pod uwagę charakterystykę izolacji poszczególnych zasilaczy.
Na przykład, jeśli zasilacze są używane w urządzeniu medycznym, wymagana jest izolacja wysokiego poziomu, aby zapobiec porażeniu pacjenta prądem elektrycznym. W takich przypadkach ważne jest, aby zasilacze połączone szeregowo zachowały wymagany poziom izolacji.
Monitorowanie i testowanie
Przed i po serii - konieczne jest podłączenie zasilaczy, dokładny monitoring i testy. Na etapie testowania należy zmierzyć napięcie wyjściowe, prąd i moc systemu połączonego szeregowo, aby upewnić się, że spełniają one wymagania projektowe.
Istotny jest także monitoring temperatury zasilaczy podczas pracy. Można tego dokonać za pomocą czujników temperatury. Jeżeli temperatura przekracza zalecany zakres roboczy, należy podjąć odpowiednie środki, takie jak poprawa wentylacji lub zmniejszenie obciążenia.

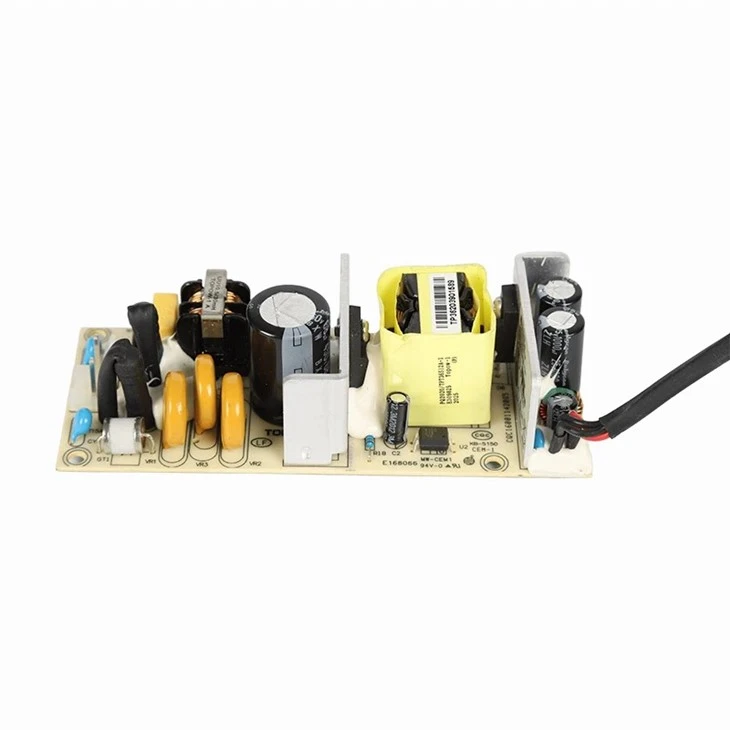

Studium przypadku: Używanie12V3A Goła płytaw serii
Rozważmy scenariusz, w którym używamy12V3A Goła płytazasilacze szeregowe. Załóżmy, że potrzebujemy zasilacza 24 V dla konkretnego obciążenia i decydujemy się podłączyć dwa12V3A Goła płytazasilacze szeregowe.
Po pierwsze, musimy upewnić się, że wartości znamionowe obu zasilaczy są takie same. Ponieważ oba mają po 3 A, całkowita obciążalność prądowa systemu połączonego szeregowo wyniesie 3 A, a napięcie wyjściowe wyniesie 24 V (12 V + 12 V).
Musimy także zwrócić uwagę na zarządzanie ciepłem. Zasilacze typu „gołe płytki” podczas pracy będą generować ciepło, dlatego należy zapewnić odpowiednią wentylację i w razie potrzeby zastosować radiatory.
Należy sprawdzić obwody zabezpieczające obu zasilaczy, aby upewnić się, że współpracują. W przypadku wystąpienia przetężenia, zabezpieczenie nadprądowe obu zasilaczy powinno zadziałać, aby chronić system.
Wniosek
Seria - łączenieZasilacz do montażu na płytce PCBmoże być realnym rozwiązaniem w zastosowaniach wymagających wyższych napięć. Wymaga to jednak dokładnego rozważenia kompatybilności elektrycznej, zarządzania temperaturą, obwodów ochronnych, równoważenia obciążenia, izolacji i monitorowania.
Jako dostawca wysokiej jakościZasilacz do montażu na płytce PCBdokładamy wszelkich starań, aby zapewnić naszym klientom najlepsze produkty i wsparcie techniczne. Jeśli rozważasz możliwość podłączenia zasilaczy szeregowych do swojego projektu, zachęcamy do kontaktu z nami w celu dalszej dyskusji i zakupu. Nasz zespół ekspertów pomoże Ci wybrać odpowiednie zasilacze i zapewnić ich bezpieczne i skuteczne podłączenie.
Referencje
- „Podręcznik projektowania zasilaczy” autorstwa Marty'ego Browna
- „Podręcznik elektrotechniki” pod redakcją Richarda C. Dorfa
Jeśli jesteś zainteresowany zakupem naszegoZasilacz do montażu na płytce PCBlub potrzebujesz więcej informacji na temat szeregowego łączenia zasilaczy, skontaktuj się z nami w celu omówienia zakupów. Nie możemy się doczekać, aby Ci służyć.
